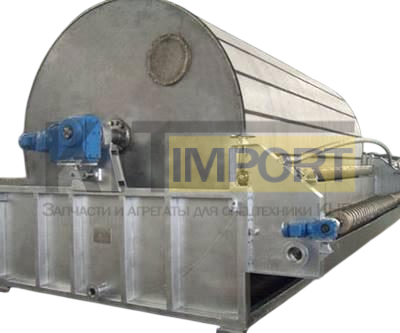

Вакуумный барабанный фильтр GD10

Вакуумный барабанный фильтр GD10 — промышленная установка непрерывного действия для разделения суспензий на твердую и жидкую фазы. Оборудование применяется для фильтрации технологических суспензий, обезвоживания осадков и получения фильтрационного осадка с последующим его удалением из рабочей зоны. Основным рабочим элементом установки является вращающийся перфорированный барабан, частично погруженный в исходную суспензию. Внутри барабана создается разрежение, за счет которого жидкая фаза проходит через фильтрующую ткань, а твердые частицы задерживаются на ее поверхности и формируют слой осадка.

Модель GD10 имеет площадь фильтрации 10 м². Согласно техническим данным для этой модели, размеры барабана составляют 1630 × 2000 мм, скорость его вращения регулируется в диапазоне 0,2–2 об/мин, а степень вакуума составляет 0,04–0,06 МПа. Дополнительно предусмотрено перемешивание суспензии с частотой около 20 циклов в минуту, что помогает поддерживать однородность материала в рабочей емкости.

Конструкция вакуумного барабанного фильтра позволяет организовать непрерывный процесс фильтрации. Пока одна часть поверхности барабана находится в суспензии и выполняет фильтрацию, другая выходит из жидкости и проходит стадии обезвоживания и снятия образовавшегося фильтрационного слоя. Благодаря этому установка может работать без постоянного прерывания цикла для выгрузки осадка.

Основные характеристики

Принцип работы

Исходная суспензия поступает в рабочую ванну фильтра. Вращающийся барабан частично погружается в суспензию, а внутри его отдельных секций создается вакуум. Под действием перепада давления жидкость проходит через фильтровальную ткань и поступает во внутренние каналы барабана, после чего отводится из системы.

Твердые частицы не проходят через фильтрующую поверхность и остаются на внешней стороне барабана. По мере вращения барабана слой осадка выходит из суспензии и подвергается дополнительному обезвоживанию. Затем фильтрационный осадок снимается с поверхности специальным механизмом и направляется на дальнейшую переработку или транспортировку.

Таким образом, в одном непрерывном цикле последовательно выполняются фильтрация, обезвоживание и удаление осадка. Это позволяет использовать GD10 в производственных линиях, где требуется постоянное разделение значительного объема суспензии.

Конструкция GD10

Основными элементами оборудования являются:

• вращающийся фильтрующий барабан;
• рабочая ванна для суспензии;
• фильтровальная ткань;
• вакуумная система;
• распределительная головка;
• привод вращения;
• система перемешивания;
• механизм удаления фильтрационного осадка;
• система отвода фильтрата.

Область применения

Вакуумные барабанные фильтры применяются в различных технологических процессах, связанных с разделением жидкой и твердой фаз. Оборудование данного типа используется в:

• химической промышленности;
• производстве минеральных удобрений;
• переработке крахмала;
• пищевой промышленности;
• горнодобывающей отрасли;
• металлургии;
• производстве строительных материалов;
• системах промышленной очистки;
• переработке суспензий и шламов.
